HP200/25
Un produit innovant, idéal pour une utilisation hivernale et le raccordement à une pompe à chaleur !
Le modèle HP200/25 est équipé d’un ballon vertical de 200 litres, assurant une stratification optimale de l’eau chaude sanitaire. Il intègre deux échangeurs de chaleur, chacun conçu spécifiquement pour fonctionner avec un système solaire et une pompe à chaleur. Le capteur solaire horizontal, d’une surface de 2,52 m², est doté d’un absorbeur à revêtement hautement sélectif. Son inclinaison de 60° optimise le rendement du système en hiver.
Le capteur a été testé en Suisse (Institut für Solartechnik SPF, Rapperswil) pour son efficacité et sa durabilité et a été certifié par les organismes de certification les plus réputés au monde, tels que DIN Certco (Allemagne), DCL (Émirats arabes unis), etc.
Family Size
"HP200/25" series
OPTIONS
PLACEMENT OF ELECTRONIC ANODE ROD FOR ADDITIONAL PROTECTION
INSTALLATION OF EXTRA HEAT EXCHANGER FOR CONNECTION OF THE SOLAR PANEL TO THE RADIATOR
"HP200/25" series
SPÉCIFICATIONS
| SOLAR WATER HEATER SERIES HP | |
|---|---|
| Model | HP200/25 |
| Type | Closed circuit |
| Placement | 60° |
| Collectors number | 1p |
| TANK | |
|---|---|
| Model | HP200 |
| Energy class | Β |
| Capacity | 200l |
| Solar heat exchange type | Spiral |
| Solar heat exchange capacity | 4,78l |
| Solar heat exchange area | 0,73 m² |
| Auxiliary source heat exchange type | Mantle |
| Auxiliary source heat exchange capacity | 10,50l |
| Auxiliary source heat exchange area | 1,06 m² |
| Weight | 75kg |
| Internal protection | Thick enamel 250-350μm |
| Ant Corrison protection | Magnesium rod Ø22x400mm |
| Insulation | Polyurethane |
| Insulation thickness | 50mm |
| Insulation density | 42kg/m³ |
| Internal trunk material | S300EK AM FCE – 2,5mm |
| Heat exchange construction material | S235JR – 1,5mm |
| Outer casing material | GRANITE® HDX – 0,5mm |
| Auxiliary source | Electrical resistance – 3,5kW |
| Connections | 3/4 » female thread |
| COLLECTOR | |
|---|---|
| Model | ARIS2504Η |
| Total area | 2,52m² |
| Apperture area | 2,30m² |
| Absorber surface | 2,28m² |
| Weight | 45kg |
| Frame | Aluminum profile 1,3mm – RAL7038 |
| Collector’s back | Al 0,5mm |
| Absorber | ALANODE Mirotherm – 0,4mm |
| Absorption | 95% |
| Emmisivity | 5% |
| Header | Ø22mm |
| Risers | Ø8mm – 18τεμ |
| Solar crystal | 3,2mm – 91,8% absorption |
| Insulation | stone wool |
| Insulation thickness | 40mm |
| Insulation density | 40kg/m³ |
| SUPPORT BASE | |
|---|---|
| Model | SB580+SBHP |
| Construction material | Zn – 2,5mm |
| CONNECTION SET | |
|---|---|
| Model | IKHP-3 |
| Water safety valve | 10bar |
| Closed circuit safety valve | 3bar |
| Type of accessories | Brass- Mechanical tightening |
| Connecting pipes | Stainless flexible DN16 |
| Insulation | 9x22mm protection UV |
| Thermal medium | CLARIANT Antifrogen SOL HT |
| Quantity | 3l (100% condensation) |
"HP200/25" series

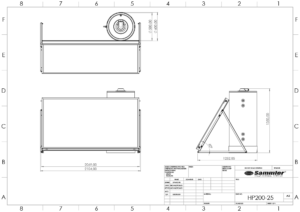

DIMENSIONS
HP200-25
"HP200/25" series
