SAMMLER σειρά A
Family Size
A308
Μόνο το τέλειο είναι αρκετά καλό!
Αυτός ήταν ο στόχος μας όταν σχεδιάζαμε την σειρά Α. Με υπόβαθρο την εμπειρία μας των 45 χρόνων, σχεδιάσαμε έναν μοναδικό ηλιακό θερμοσίφωνα ο οποίος προσφέρει την μέγιστη ηλιακή εκμετάλλευση και άνεση στον χρήστη.
Το μοντέλο Α308 φέρει δεξαμενή χωρητικότητας 300λίτρων, κλειστού κυκλώματος, εξασφαλίζοντας αντοχή σε ακραίες συνθήκες παγετού. Εφοδιάζεται με δύο συλλέκτες 2,12 m² επιλεκτικής επιφάνειας ο καθένας, επιτυγχάνοντας την μέγιστη απορρόφηση της ηλιακής ενέργειας.
Ο ηλιακός έχει δοκιμαστεί για την απόδοση και αξιοπιστία του στην Ελβετία (Institut fur Solartechnik SPF, Rapperswil) και έχει πιστοποιηθεί από διάφορους φορείς παγκοσμίως όπως DIN Certco (Γερμανία), SRCC (Ηνωμένες Πολιτείες), DCL (Ηνωμένα Αραβικά Εμιράτα), SII (Ισραήλ), KSA (Ν. Κορέα) κα.
Family Size
300
Capacity
2
Collectors
10χρ.
Warranty
ΣΕΙΡΑ A308
ΕΠΙΛΟΓΕΣ
Τοποθετηση ηλιακου
σε κεραμοσκεπη
Τοποθετηση ηλιακου με
20 μοιρες κλιση

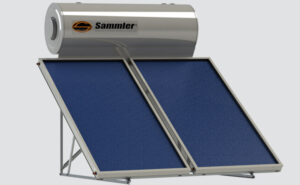

Τοποθετηση ηλιακου με
37 μοιρες κλιση
Τοποθετηση πλευρικων
καλυμματων
Τοποθετηση ηλεκτρονικου
ανοδιου για επιπλεον προστασια
τοποθετηση εξτρα εναλλακτη για
συνδεση του ηλιακου με το καλοριφερ
ΣΕΙΡΑ A308
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| Ηλιακός θερμοσίφωνας σειρά Α | |
|---|---|
| Μοντέλο | Α308 |
| Τύπος | Κλειστού κυκλώματος |
| Τοποθέτηση | 00° – 20° – 37° |
| Αριθμός συλλεκτών | 2 τεμ |
| Δεξαμενή | |
|---|---|
| Μοντέλο | SV300 |
| Ενεργειακή κλάση | C |
| Χωρητικότητας | 300l |
| Τύπος εναλλάκτη | Μανδύας |
| Χωρητικότητα εναλλάκτη | 15,1 l |
| Επιφάνεια εναλλάκτη | 1,94 m² |
| Βάρος | 107kg |
| Εσωτερική προστασία | Σμάλτο πάχους 250-350μm |
| Αντιοξειδωτική προστασία | Ράβδος μαγνησίου Ø22x400mm |
| Μόνωση | Χυτή πολυουρεθάνη |
| Πάχος μόνωσης | 50mm |
| Πυκνότητα μόνωσης | 42kg/m³ |
| Υλικό κατασκευής κορμού | S300EK AM FCE – 2,5mm |
| Υλικό κατασκευής εναλλάκτη | S235JR – 1,5mm |
| Υλικό κατασκευής εξωτερικού περιβλήματος | GRANITE® HDX – 0,5mm |
| Βοηθητική πηγή | Ηλεκτρική αντίσταση – 3,5kW |
| Συνδέσεις | 3/4” Θηλυκό σπέιρωμα |
| Συλλέκτης | |
|---|---|
| Μοντέλο | ARIS2004 |
| Συνολική επιφάνεια | 4,24m² |
| Επιφάνεια παραθύρου | 3,84m² |
| Επιφάνεια απορροφητή | 3,82m² |
| Βάρος | 84kg |
| Πλαίσιο | Προφίλ αλουμινίου 1,3mm – RAL7038 |
| Πλάτη συλλέκτη | Al-ZN 0,5mm |
| Απορροφητής | ALANODE Mirotherm – 0,4mm |
| Απορροφητικότητα | 95% |
| Εκπεμψιμότητα | 5% |
| Κολλεκτέρ | Ø22mm |
| Κάθετες σωλήνες | Ø8mm – 9τεμ |
| Ηλιακό κρύσταλλο | 3,2mm — 91,8% απορροφητικότητα |
| Μόνωση | Πετροβάμβακας |
| Πάχος μόνωσης | 40mm |
| Πυκνότητα μόνωσης | 40kg/m³ |
| Βάση στήριξης | |
|---|---|
| Μοντέλο | SB300-00NV / SB300-20NV / SB300-37NV |
| Υλικό κατασκευής | Zn – 2,5mm |
| Σετ σύνδεσης | |
|---|---|
| Μοντέλο | IK300DN |
| Βαλβίδα ασφαλείας νερού χρήσης | 10bar |
| Βαλβίδα ασφαλείας κλειστού κυκλώματος | 3bar |
| Τύπος εξαρτημάτων | Ορειχάλκινα – Μηχανικής σύσφιξης |
| Σωλήνες σύνδεσης | Ανοξείδωτος εύκαμπτος DN16 |
| Μόνωση | 9x22mm με προστασία UV |
| Θερμικός φορέας | CLARIANT Antifrogen SOL HT |
| Ποσότητα | 10l (100% συμπήκνωση) |
ΣΕΙΡΑ A308
ΔΙΑΣΤΑΣΕΙΣ
ΤΟΠΟΘΕΤΗΣΗ ΗΛΙΑΚΟΥ
ΣΕ ΚΕΡΑΜΟΣΚΕΠΗ
ΤΟΠΟΘΕΤΗΣΗ ΗΛΙΑΚΟΥ ΜΕ
20 ΜΟΙΡΕΣ ΚΛΙΣΗ
ΤΟΠΟΘΕΤΗΣΗ ΗΛΙΑΚΟΥ ΜΕ
37 ΜΟΙΡΕΣ ΚΛΙΣΗ
